案例展示 | 一個由蒸汽偷汽盜汽引發的故事
發布時間：2024-03-11
蒸汽作為一種獨特的能源介質，在工業動力和民用取暖方面具有不可替代的優勢，作為承擔供熱職能的熱電公司，蒸汽熱能量是供汽企業與用汽單位行貿易結算的重要參數；在我國，蒸汽費用平均占企業能耗總費用30%左右。蒸汽用量之大和成本之高已關系到企業的生存和發展。
不同于水，電，燃?xì)獾冉橘|(zhì)，在流體的流量計量中，蒸汽是最為復雜和困難的計量介質之一，因其狀態不穩多變且受影響因素較多，難以達到準確計量的理想狀態，因而容易面臨效率較低、浪費嚴重的困境。如何通過對蒸汽計量及貿易系統的技術升級改造，達到節能目標和提高設備利用效率、降低運行費用呢？
“偷汽盜汽”被抓現行

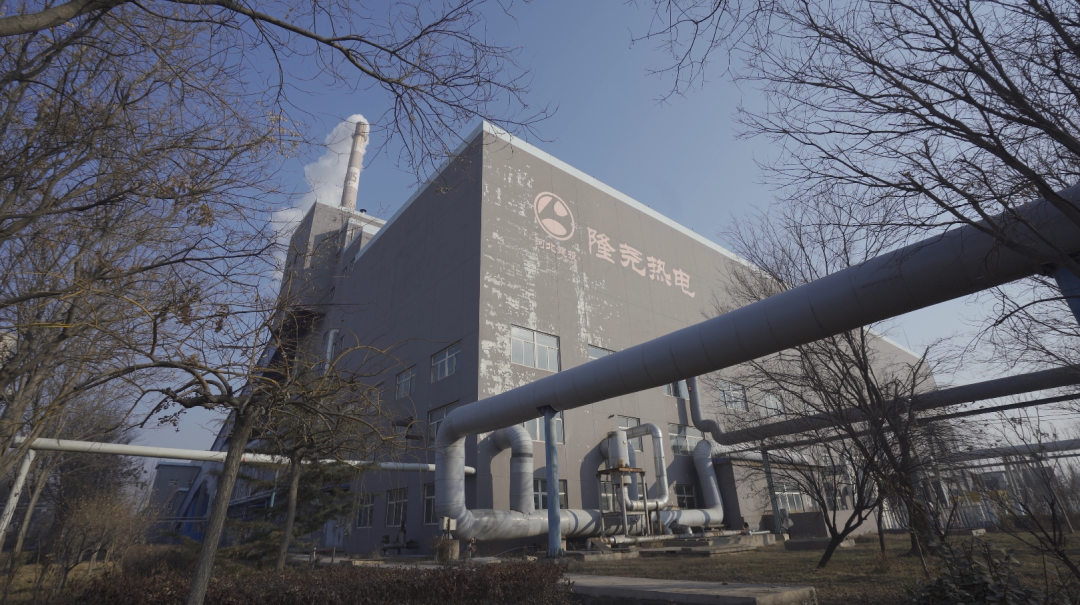

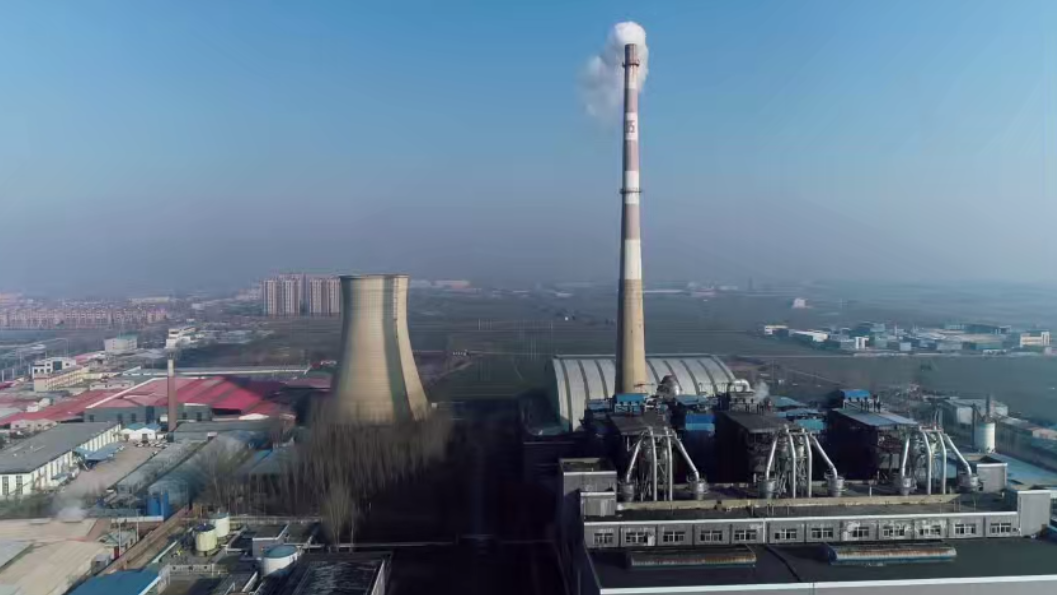

隆堯天唯熱電有限公司是一家熱電聯產企業，年度主營業務已超億元，連續多年獲得“隆堯縣納稅突出貢獻獎”。業務覆蓋燃煤供熱機組的投資建設和電力、熱力生產；供電、售電、售熱；電力技術咨詢服務等。持續為今麥郎集團在內的40多家大型企業提供清潔、高效、穩定、可靠的綜合能源服務。
天唯熱電的蒸汽主要用于給所在工業園區里的企業供熱，為優化和監控整個蒸汽供應系統時選擇試用科邁捷的產品。然而，通過PHM遠程診斷功能，科邁捷技術團隊發現了一個異?，F(xiàn)象：有一家用汽單位的當月蒸汽使用量與前幾個月的數據存在顯著差異。

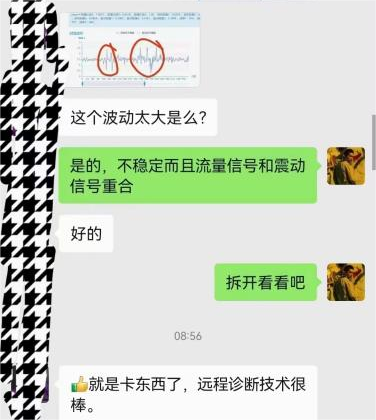

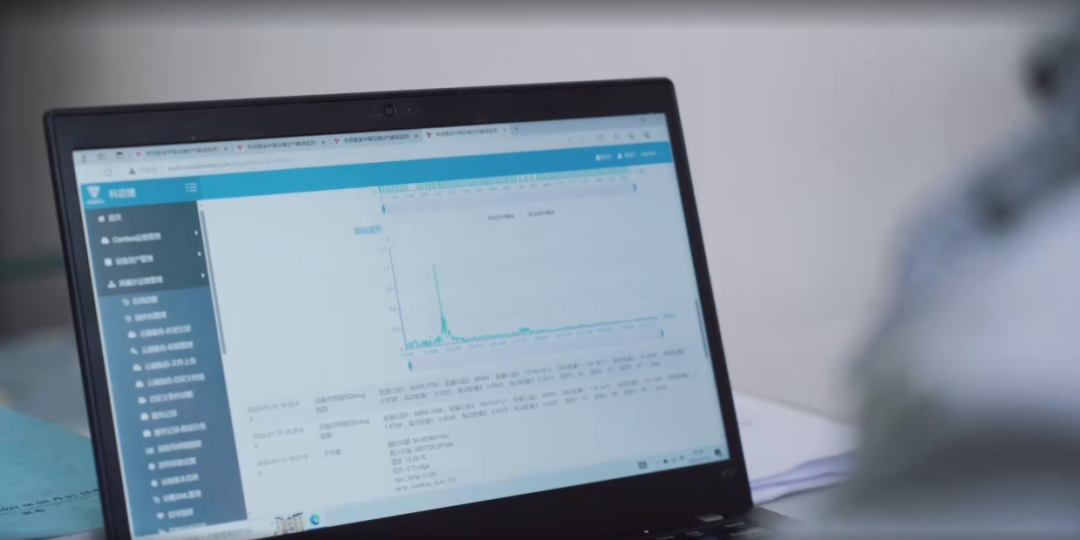

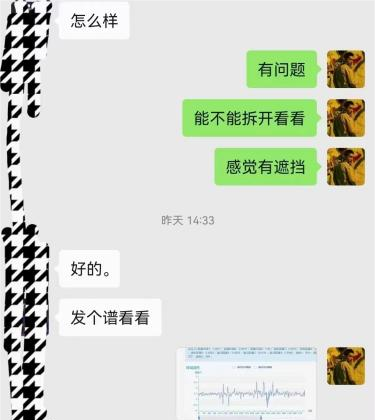

▲后臺遠程診斷

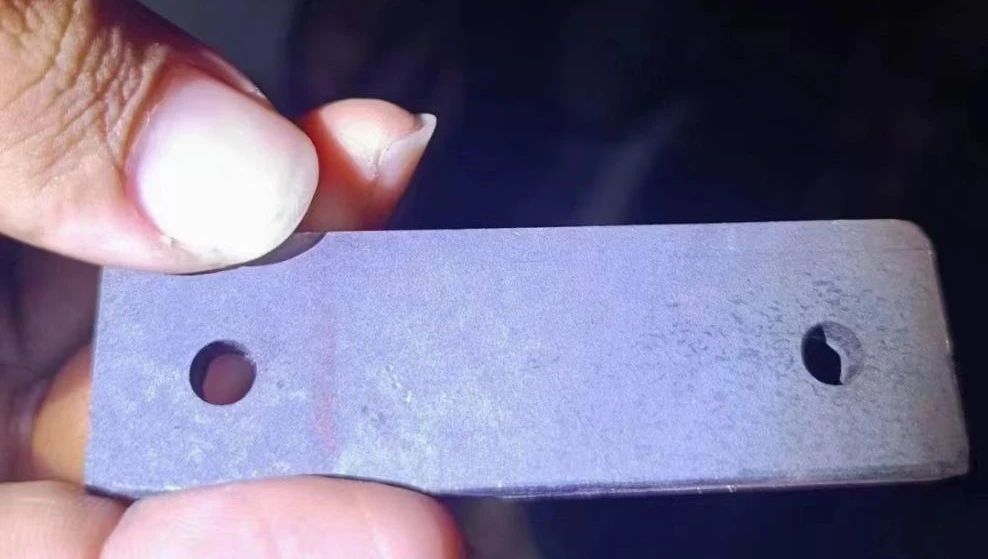

為查明原因，天唯工作人員帶領科邁捷技術團隊前往現場，在提出拆除流量計進行檢查的要求后，用汽單位表現出拒絕的態度。最終在警方的協調下得以拆除流量計。檢查結果令人震驚：用汽單位竟在流量計的三角柱上故意綁上厚厚的金屬條，嚴重干擾流量計正常工作，導致測量數據遠遠低于實際用氣量，從而實現偷汽盜汽的不法行為。

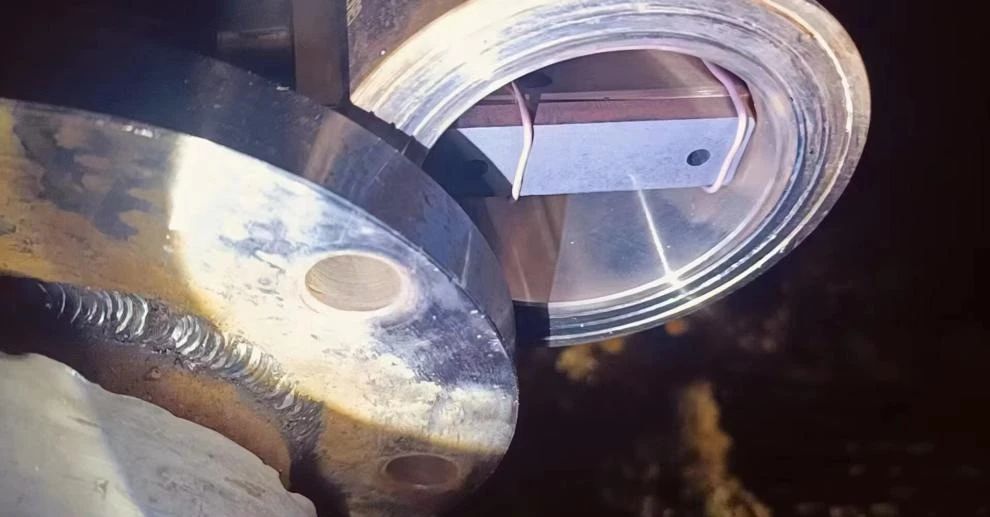

▲被“操作”過的流量計
除了盜汽以外，天唯工作人員還提到日常工作中存在的很多問題：比如更換過不同品牌的渦街流量計、孔板流量計，卻因抗振差，工作不穩定，量程比太窄，壓損大等問題，始終測的不準，這不僅影響經濟效益，也容易引發與其他企業的貿易糾紛。

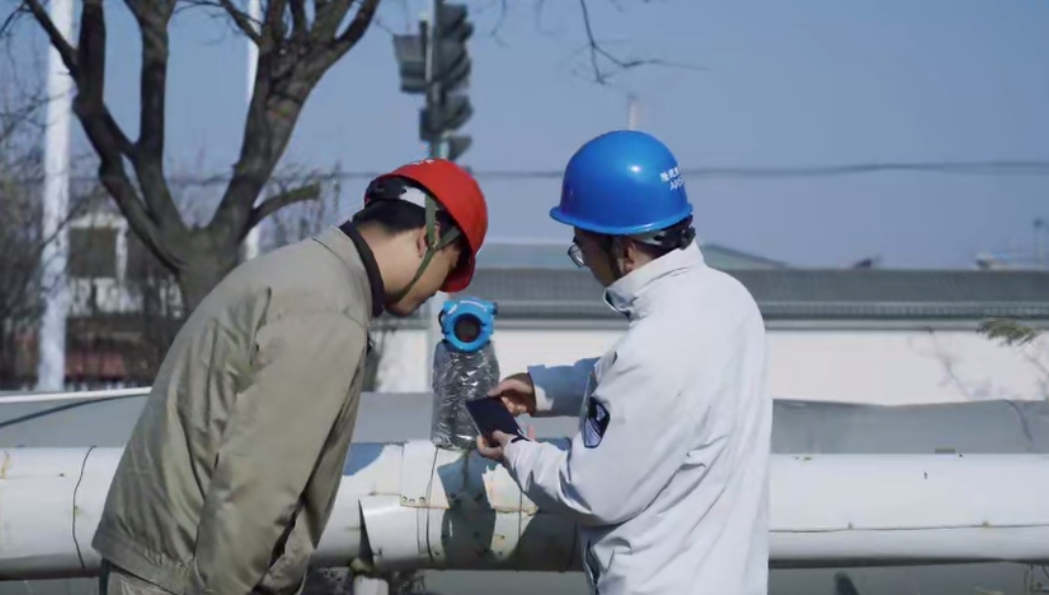

同時，在跟隨天唯巡檢人員現場勘測時，科邁捷技術人員還發現：現場的儀表品牌不統一，接口不同，系統多，互不兼容，不僅抄表麻煩，也無法達到整體運營的效果。
客戶訴求
能夠精準計量各端用汽量；
流量計能夠長期穩定運行；
實現售后簡單快捷，減少等待時間；
計費系統能夠穩定運行，并能多維度呈現和分析用戶的用汽狀況；
蒸汽計費系統的數據能為公司節能增效提供支持。
解決方案
科邁捷針對天唯熱電的迫切需求，給出一套完整解決方案。為貿易結算實現精準計量、公平公正提供有效的技術保障。該方案是由VFM系列蒸汽渦街流量計、溫壓一體化計量、PHM全生命周期健康管理系統、科邁捷蒸汽貿易計量系統組成。
一、選用抗振性強穩定性好的VFM系列蒸汽渦街流量計。擁有雙探頭專利設計和數字信號處理方法，實現超強抗振，2-120m/s超寬量程，解決蒸汽少計漏計問題；

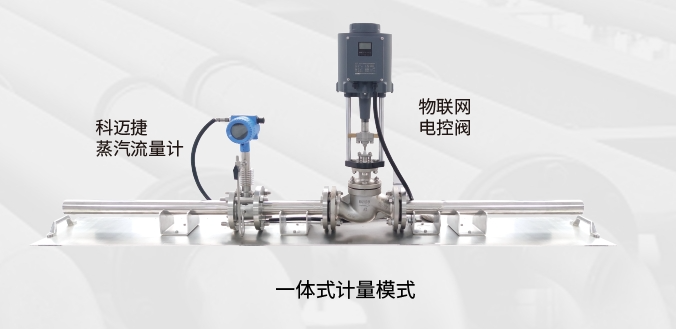

二、溫壓一體化計量。改變之前分體式計量易造成人為或外界干擾導致計量數據異常的情況，遏制住通過積算儀修改數據進行的偷汽盜汽行為。
三、PHM全生命周期健康管理系統。實時監測流量數據及狀態，遇到數據異常情況，可實時遠程診斷并發現問題，保障流量精準計量。

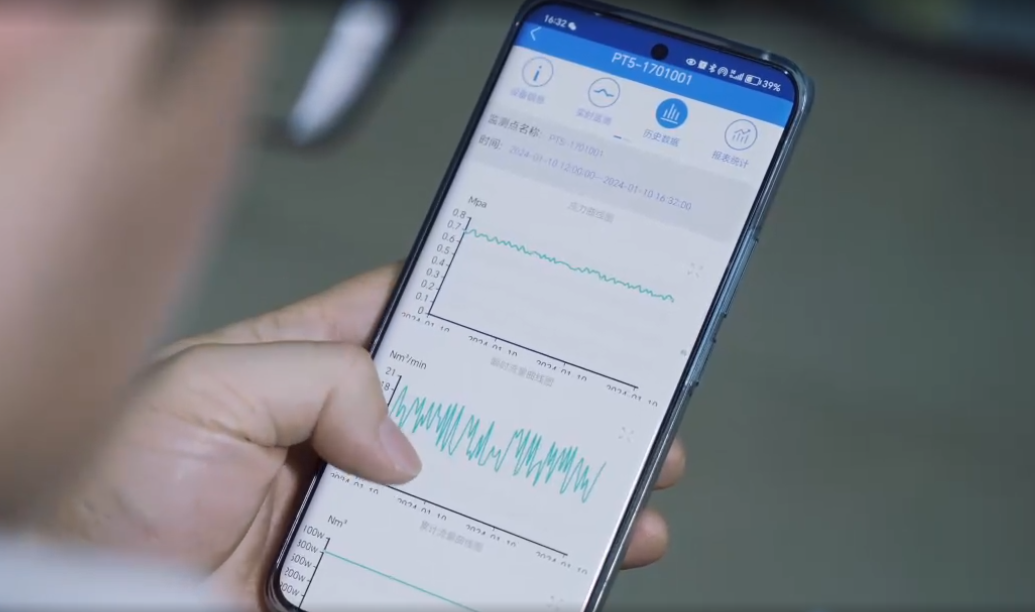

四、科邁捷蒸汽貿易計量系統。通過4G模塊，采集蒸汽流量計的測量數據，并上傳至服務器，用戶可以通過PC端和手機APP實現數據的查詢、分析、統計等，實現了蒸汽貿易計量工作的智能化，確保計費公正透明，杜絕貿易糾紛。
蒸汽計費系統穩定運行
一年省下2000多萬
蒸汽計費系統改造運行后，困擾天唯已久的計量不準和管損問題得到解決。截至目前，系統運行穩定，測量準確可靠，管損率也直接
